一、在線多參數水質監測系統產品介紹

1.1概述

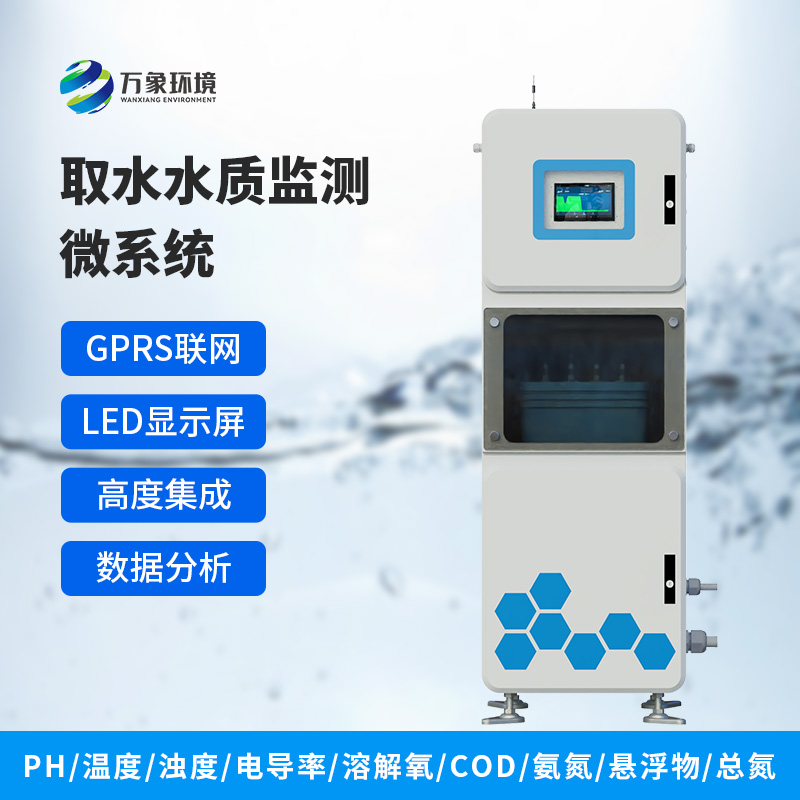

QSZ07取水水質監測微系統是基于物聯網技術的綜合傳感器采集、顯示、分析系統，供水水質監測微系統，由穩流排氣單元、分析測試單元、系統控制單元和遠程通訊單元等組成，具備完善的供電、防雷、網絡通訊等功能。

1.2產品定位

QSZ07取水水質監測微系統具有自動監測功能，一體化抽取式微型水質自動監測站主要監測項目為：水溫、電導率、PH、溶解氧、氨氮、濁度、cod。它采用高度集成技術，在一個機柜內實現了自動水質監測功能。

該設備可廣泛用于城市或村鎮自來水廠、自來水輸水管網、自來水二次供水、用戶末梢、室內游泳池、大型凈水設備和直飲水等水質在線監測，是水廠生產過程控制、水利水務管理、衛生監督等領域必不可少的在線分析設備

1.3功能與特點

·GPRS聯網4G

·支持擴展RJ45聯網

·支持擴展傳感器遠傳

·支持LED屏顯示7.0寸觸摸控制屏

·支持擴展安卓屏顯示、存儲

·擴展安卓屏支持2G數據存儲、U盤數據導出

·支持一路RS485 modbus-RTU協議從站

·支持多通道RS485 modbus-RTU傳感器擴展

·配套物聯網數據展示、存儲、分析平臺

·平臺支持TCP短鏈接、HTTP協議等多種協議數據轉發

二、在線多參數水質監測系統組成

2.1組成單元

取水水質監測微系統由供電單元、水泵控制單元、分析測試單元、顯示單元、水泵單元和遠程通訊單元及集成箱主體單元組成。

2.1.1供電單元

電源適配器AC220轉DC12V/3A。

2.1.2水泵控制單元

DC12V 30W智能型自吸泵最高揚程:40m開口流量:2.8L/min

2.1.3分析測試單元

分析測試單元，主要由水溫、電導率、PH、溶解氧、氨氮、濁度、cod傳感器構成，通過螺紋或緊配固定件固定于流通池上，傳感器主要參數如下：

技術參數

注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝,

以上水質傳感器工作環境0-50℃，<0.3Mpa。

2.1.4顯示單元

多參數監測儀，安裝于柜門處，進行數據采集、解析、顯示、通訊、數據保存操作·安卓版本：4.4.2·CPU：四核Cortex?-A7·RAM/ROM：512M/4G·屏幕：7寸電容觸屏·供電：12V/1A·支持U盤擴展，支持內存卡擴展

2.1.5遠程通訊

RS485接口MODBUS-RTU通訊協議出廠設備地址6十進制支持03功能碼讀取數據

2.1.6設備箱主體單元

設備整體圖內部測量單元示意圖循環檢測時間設定（建議使用出廠設定）循環時間越快會影響可控設備使用壽命。

4.1設備安裝流程4.2現場勘察

需方現場環境勘查，含各項現場條件（如安裝點、取水點、點位距離、電源電纜、管溝等）的確定。

4.3安裝前準備

需方負責落實安裝前準備工作，含取水點和安裝點位置確認、安裝點的水泥地基建設、電源電纜引入、鋪設管道地溝與基礎土建施工。

4.4安裝調試

進行安裝調試，含設備安裝、走管鋪設、校準調試。需方聯系供方技術協助調試。

4.5安裝點位距離確認

取水點到岸邊距離：水平距離不可超過10米，高差不可超過5米；

岸邊到水站距離：水平距離不可超過10米，高差不可超過5米；

4.6安裝點位基礎準備

勘查地質情況，如果地表是松軟土質，建議重新勘查選址或在原址上下挖0.5米深再進行澆筑混凝土；同時需確認開挖位置以下有無其他設施（如電纜管道等）

水泥地基建設，基礎尺寸為1.5m*1.5m，地基頂距原地面高度0.2m；用C20號或以上混凝土支模澆筑固定要保證整體的密實性牢固性，混凝土凝固過程中定時澆水養護，待混凝土完全凝固（一般72小時以上）可安裝設備；水站基礎

（1）管道地溝開挖，（如圖3所示）管溝尺寸地面以下30cm開挖管溝寬度40cm；管路總體來講分為兩段：地面段和埋地段（參照圖3）。

（2）若開挖位置遇到瀝青、混凝土地面需對路面進行恢復；

（3）地面段：管路通過外層敷設保溫棉實現相應的保溫和防凍功能；

（4）埋地段：通過將管路敷設于當地凍土層以下，對管路起到防凍作用。

4.7安裝點位電源要求

電壓：220 V AC±10%；

頻率：50 Hz±5%；

將符合要求的電源引至水站安裝處。

4.8登錄平臺

云平臺大屏展示可投（http://47.92.208.0）

體驗賬號Test FT.com，默認密碼為123456設備數據
